Phạm vi áp dụng:
Thiết kế để kiểm tra cơ tính cho các loại ống kim loại, phi kim, ống composite và ống có hình dạng đặc biệt với đường kính ngoài ≤ DN600 mm. Hỗ trợ các phép thử:
Độ cứng vòng
Độ linh hoạt vòng
Nghiền phẳng (nén)
Tải trọng đồng đều
Tỷ lệ biến dạng từ từ (1000 giờ)
Mức độ biến dạng, và các thử nghiệm khác
Tuân thủ các tiêu chuẩn sau:
GB/T 16491, GB/T 2611, JJG 139, JJG 475, GB/T 9647, GB/T 18042, GB/T 18477.1~3, GB/T 21238, CJ/T 270, JT/T 529, JG 225, GB/T 18742.1, GB/T 2918, GB/T 8806, GB/T 19472.1~2, EN 13476-1, ISO 9969, etc.
(Phù hợp với các thử nghiệm tính chất cơ học và yêu cầu kỹ thuật chung cho ống nhựa và ống composite.)

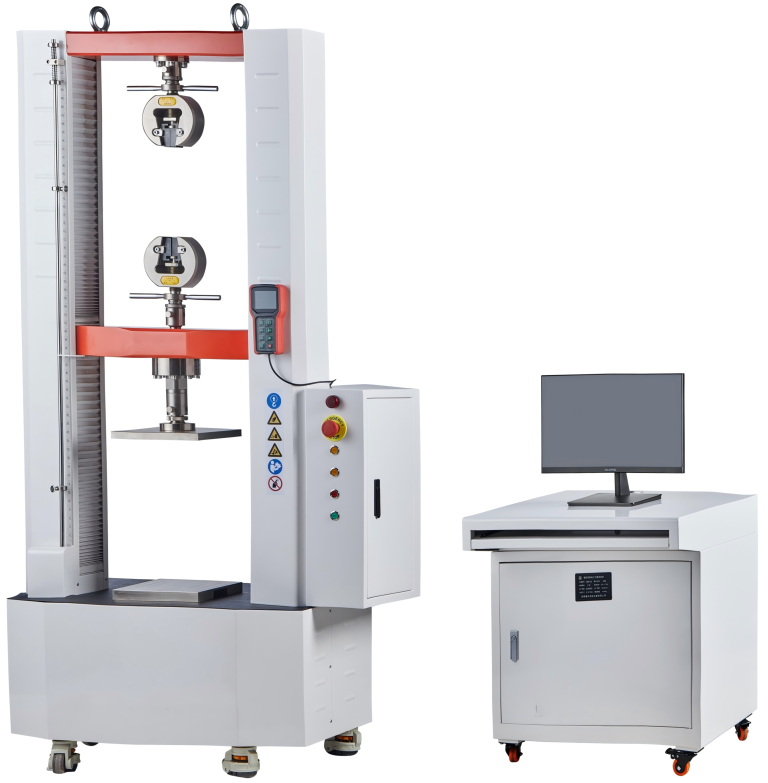

Kết cấu cứng vững:
Khung dạng cổng với trục dẫn hướng cường độ cao đảm bảo độ ổn định khi thử nghiệm.
Truyền động chính xác:
Động cơ servo + vít me bi + dây đai đồng bộ đảm bảo chuyển động dầm ngang chính xác.
Đo lường chính xác cao:
Trang bị cảm biến dạng spoke hoặc loại S cấp 0.5. Hỗ trợ cảm biến biến dạng, bộ chuyển đổi dịch chuyển và nhiều chế độ đo biến dạng.
Điều khiển thông minh:
Hệ thống điều khiển vòng kín kỹ thuật số hoàn toàn với các phương pháp thử tiêu chuẩn tích hợp sẵn. Hỗ trợ lưu trữ, xuất dữ liệu và kết nối mạng.
Thiết kế thân thiện người dùng:
Bộ kẹp nhanh dễ thay đổi, bánh xe và chân điều chỉnh giúp định vị dễ dàng, hộp điều khiển dạng module tiện bảo trì.
Bảo vệ an toàn:
Chống quá tải, quá giới hạn, quá dòng/áp, nút dừng khẩn cấp, báo động âm thanh và đèn báo trạng thái vận hành.
Mục | Thông Số |
Lực thử tối đa | 50 kN |
Cấp chính xác | Cấp 0.5 (độ chính xác ±0.5%) |
Độ phân giải lực | 1/±500.000 FS (ổn định toàn dải) |
Dải đo biến dạng | 0.2% – 100% FS |
Phạm vi điều khiển tốc độ | Lực/biến dạng: 0.005% – 5% FS/s; Dịch chuyển: tối đa 500 mm/phút (±0.2%) |
Độ chính xác điều khiển | 0.5% – 100% FS: ±0.5% (≥10% FS); ±1% (<10% FS) |
Khoảng cách hiệu dụng | 800 mm |
Hành trình dầm ngang | 1200 mm (phạm vi đo biến dạng trong: 50–1000 mm) |
Nguồn điện / Công suất | 220V ±10%, 50Hz, 750W (có nối đất) |
Kích thước máy chính | 1100 × 600 × 2200 mm |
Kích thước tủ điều khiển | 700 × 600 × 750 mm |
Trọng lượng | Máy chính: ~800 kg; Tủ: ~30 kg |
